Att använda ett ekolod är enklare än du kanske tror. På den här sidan går vi igenom grunderna – hur ekolod fungerar, vad du kan se på skärmen och hur du väljer rätt modell beroende på din båt och hur du använder den.

Vi vet att ekolod kan verka tekniska i början, men vårt mål är att förklara allt på ett tydligt sätt, utan krångliga ord eller komplicerade förklaringar. Här får du en praktisk genomgång där vi lyfter fram det viktigaste – och visar vad som faktiskt spelar roll när du är ute på vattnet.

Du kommer lära dig vad skillnaden är mellan olika typer av ekolod, hur en givare arbetar, och vilka smarta funktioner som gör båtlivet både säkrare och roligare.

👉 Oavsett om du är ute efter att hitta fisk, undvika grund eller bara vill veta hur djupt det är under båten – här får du all hjälp du behöver för att komma igång.

Vad är ett ekolodssystem och hur fungerar det?

Ett ekolodssystem hjälper dig att se vad som finns under vattenytan. Systemet består av en skärm (ekolod) och en givare (transducer). Givaren skickar ut ljudvågor som färdas ner genom vattnet. När ljudvågorna träffar botten, fisk eller andra föremål studsar de tillbaka till givaren.
Systemet mäter hur lång tid det tar för ljudvågen att gå ner och komma tillbaka och omvandlar informationen till en visning på skärmen. På så sätt får du enkelt koll på vattendjup, bottenstruktur och eventuella fiskar under båten.

_

Givaren är hjärtat i ett ekolodssystem. Den har två huvuduppgifter: att skicka ut ljudvågor ner i vattnet och att ta emot ekon som studsar tillbaka från botten, fiskar eller andra föremål.
Man kan jämföra en givare med en kombinerad högtalare och mikrofon – först sänder den ut en ljudsignal, sedan lyssnar den noggrant efter svar.

När ljudvågen studsar mot ett föremål, som till exempel en sten eller en fisk, omvandlar givaren ekot tillbaka till en elektrisk signal. Den här informationen skickas vidare till ekolodets dator och skärm, där den omvandlas till en bild eller ett mätvärde.

Hur givaren känner av djup och föremål:

Djup: Genom att mäta tiden från att ljudsignalen skickas ut tills ekot kommer tillbaka kan systemet beräkna avståndet till botten.

Bottenstruktur: Hårda ytor, som sten eller hård sand, ger starkare ekon än mjuka bottnar som gyttja eller gräs. På så sätt kan givaren hjälpa till att skilja olika typer av botten från varandra.

Fisk: Fiskar har ofta en luftblåsa som skiljer sig mycket i densitet från vattnet. Det gör att ekolodet lättare kan upptäcka och visa fisk på skärmen.

Det finns olika typer av givare beroende på användningsområde, frekvens och monteringssätt – något vi går igenom längre fram.

_

Frekvens handlar om hur snabbt ljudvågor vibrerar när de sänds ut från givaren. Frekvensen mäts i Hertz (Hz), och för ekolod används oftast kilohertz (kHz).

Så här påverkar frekvensen bilden:

Hög frekvens (t.ex. 200 kHz eller mer):
Ger mycket detaljerade bilder av vad som finns under båten. Passar bäst i grunt vatten där du vill se små objekt som fiskar eller bottenstrukturer tydligt.

Låg frekvens (t.ex. 50 kHz):
Ljudvågor som färdas längre ner i vattnet. Perfekt för djupare vatten, men bilden blir mindre detaljerad.

Är alla givare lika?
Nej, givare är anpassade för olika frekvenser beroende på hur djupt du fiskar och vilken detaljrikedom du behöver. Vissa moderna ekolod kan använda flera frekvenser samtidigt, till exempel genom CHIRP-teknik.

_

Effekten hos ett ekolodssystem anges ofta i Watt (W) och beskriver hur mycket energi som skickas ut i vattnet från givaren. En högre effekt innebär att ljudsignalen kan tränga djupare och ge starkare ekon tillbaka, vilket är extra viktigt vid fiske på större djup eller i tuffare förhållanden.

För fritidsbruk är 300 W till 600 W vanligast och räcker bra för fiske och djupmätning i insjöar och kustvatten. För större båtar eller djuphavsfiske kan system med 1000 W eller mer vara aktuella.
Tänk på att hög effekt inte alltid är bättre – rätt kombination av effekt, frekvens och givartyp ger bäst resultat för just din båttyp och användning.

_

När en givare skickar ut ljudvågor i vattnet sprids de ut som en konformad stråle under båten. Det här området kallas ofta för strålningsmönster eller ljudkon.
Hur brett området är som ekolodet "ser" beror på givarens strålvinkel (beamwidth).

Så fungerar spridningen:

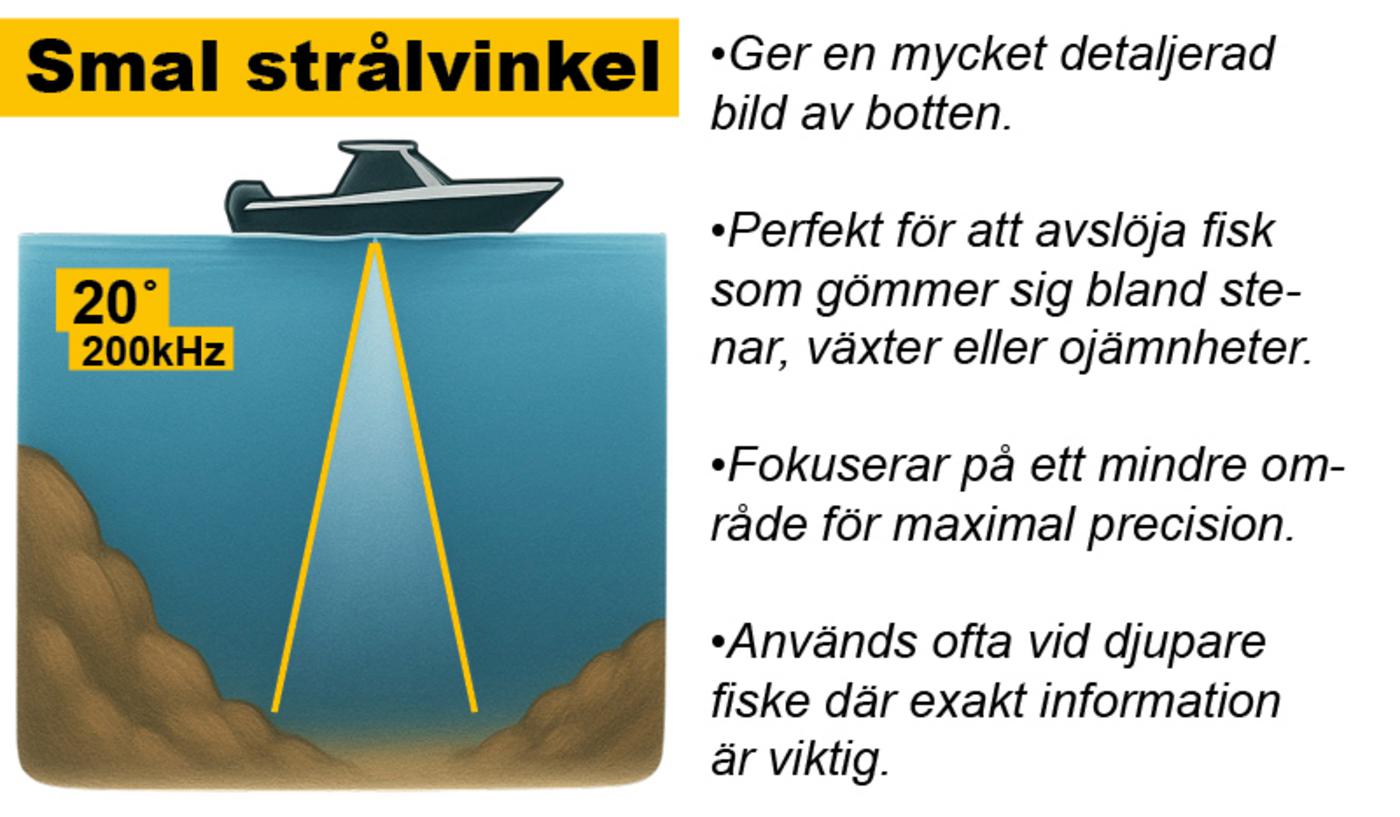

• En smal strålvinkel ger en mer koncentrerad bild och bättre detaljrikedom, perfekt för att hitta små fiskar och exakta bottenstrukturer.

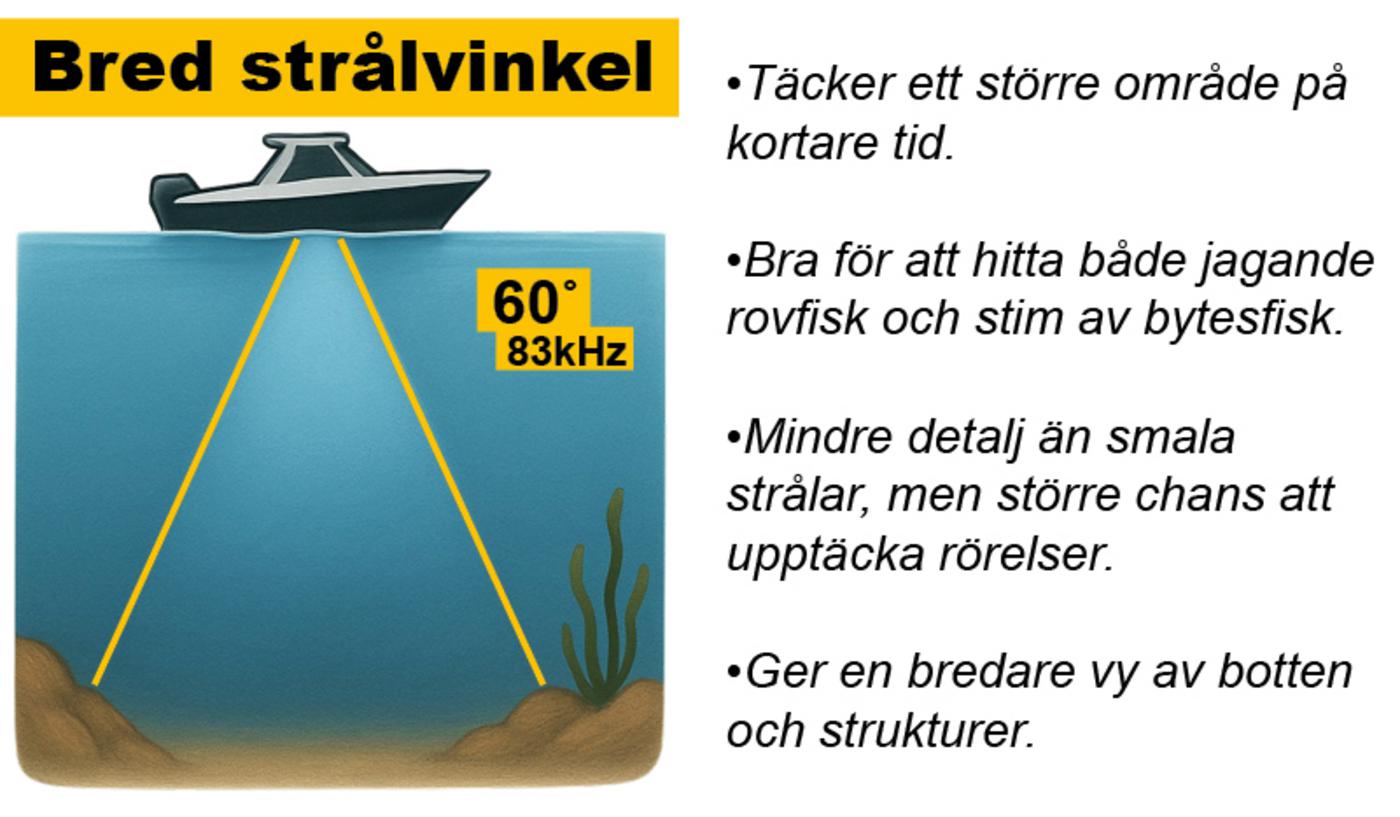

• En bred strålvinkel täcker ett större område, vilket är användbart när du vill få en generell översikt över botten, men med något lägre detalj.

Hur mycket kan ett ekolod se?
Hur stor yta ekolodet täcker beror både på strålvinkeln och på djupet. Ju djupare det är, desto större område täcks. Till exempel kan en givare med 20° strålvinkel vid 10 meters djup "se" en yta med cirka 3,5 meters diameter på botten.

Vad är target masking?
Target masking uppstår när stora föremål, till exempel en sten eller ett plötsligt bottenhopp, skymmer mindre objekt som fiskar. Ekolodet kan då visa en falsk bild av botten och missa små mål som gömmer sig bakom.

_

För att ett ekolod ska fungera optimalt är det viktigt att ljudvågorna kan färdas fritt genom vattnet utan störningar. Flera faktorer kan påverka prestandan:

Luftbubblor:
Luft är mycket mindre tätt än vatten och reflekterar ljudvågor kraftigt. Om det finns luftbubblor mellan givaren och vattnet kan signalerna störas eller helt blockeras. Därför ska givaren monteras så att den alltid har fri kontakt med vattnet utan luftfickor, och inte i närheten av propellrar eller andra delar som kan skapa turbulens.

Ljudabsorberande material:
Inuti en givare används material som absorberar oönskade vibrationer. Detta hjälper till att rikta ljudvågorna åt rätt håll och förhindrar att ekon från fel håll stör bilden. Exempel på sådana material är skum eller kork, som omger givarens keramiska element och dämpar sidoljud.

_

Alla ekolod är inte byggda på samma sätt – och olika tekniker ger olika typer av information om vad som finns under och runt din båt.
Här går vi igenom de vanligaste typerna av ekolod och scanningstekniker, från enklare system för djupmätning till avancerade lösningar som visar fiskar och strukturer i realtid.
Att förstå skillnaderna hjälper dig att välja rätt teknik för din typ av fiske och båtliv.

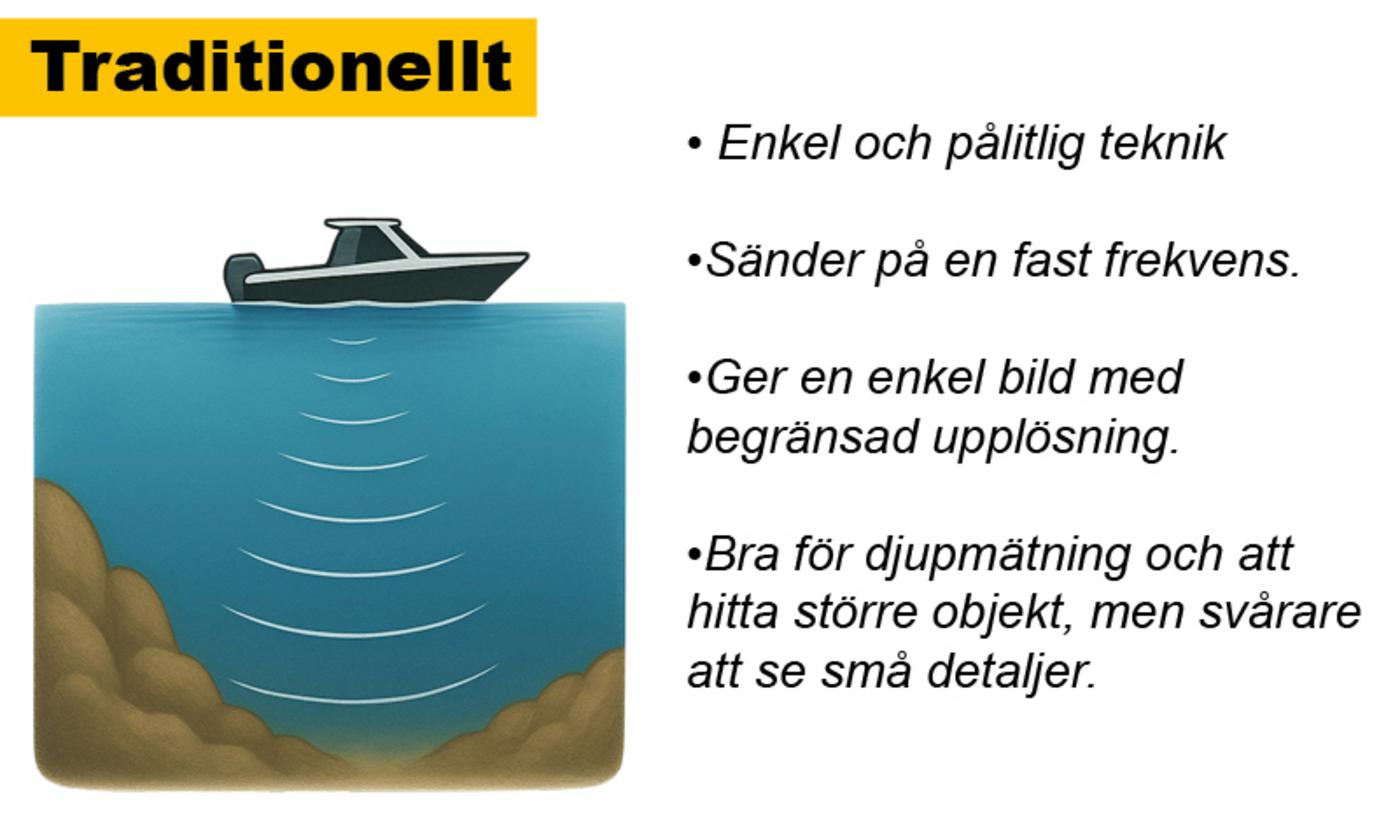

Traditionellt ekolod (Standardekolod)
Ett traditionellt ekolod sänder ut en ljudvåg på en enda frekvens åt gången, till exempel 50 kHz, 77 kHz eller 200 kHz. Resultatet är en ganska begränsad bild med enklare upplösning och mindre detaljrikedom. Traditionella ekolod fungerar bra för att mäta djup och hitta större objekt, men har svårt att särskilja små mål eller visa strukturer tydligt.

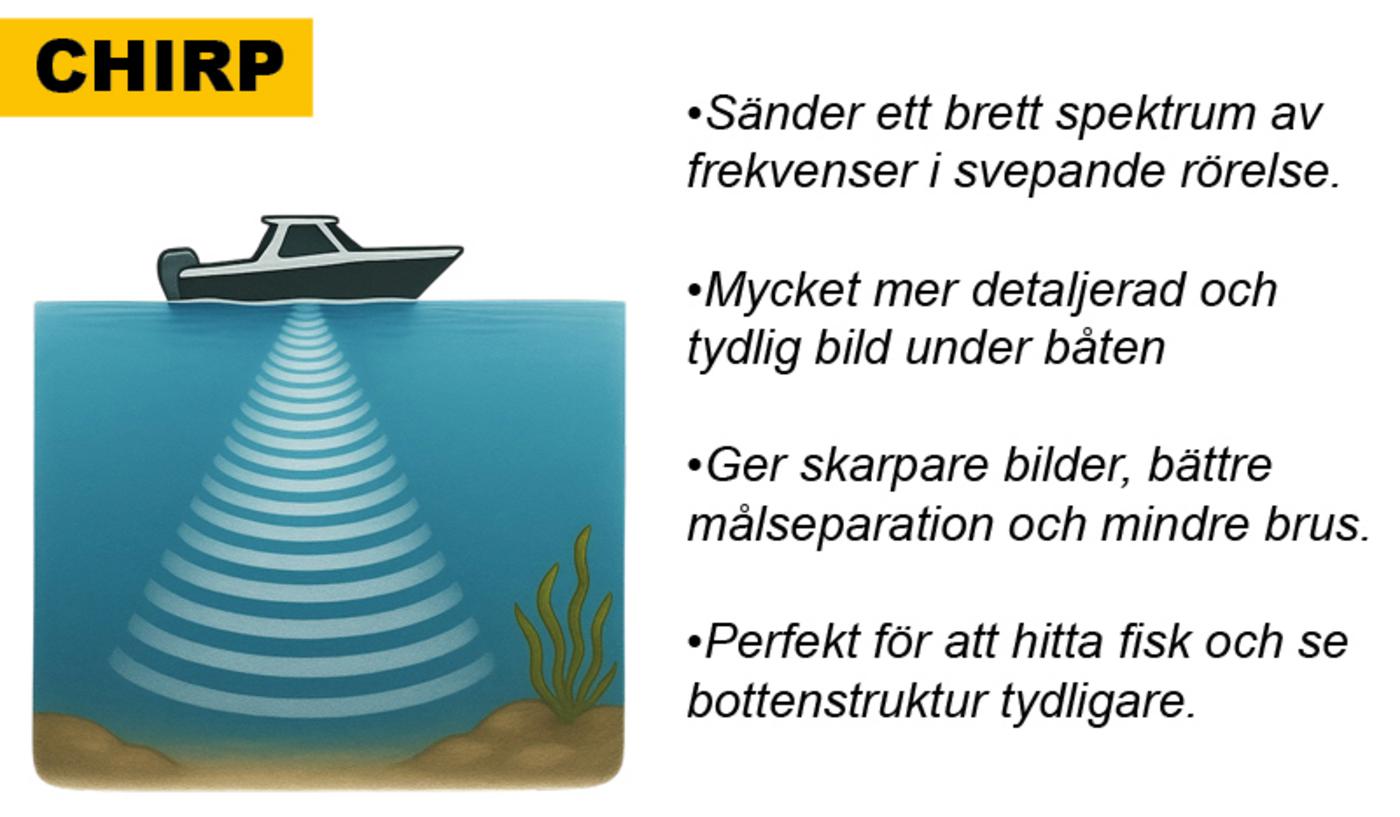

CHIRP-ekolod
CHIRP står för "Compressed High Intensity Radar Pulse" och är en teknik som skiljer sig från traditionella ekolod.

Istället för att sända ut en enda fast frekvens, som ett klassiskt ekolod gör, sänder ett CHIRP-ekolod ut en svepande signal över ett brett frekvensområde – till exempel från 80 kHz till 160 kHz.

Det här ger flera stora fördelar:

• Bättre detaljrikedom: Eftersom många frekvenser analyseras samtidigt, kan CHIRP tydligt särskilja små objekt som ligger nära varandra – exempelvis en fisk som står tätt intill botten.

• Djupare räckvidd: CHIRP-signaler kan tränga djupare ner i vattnet jämfört med traditionella ekolod med samma effekt.

• Mindre brus: Tack vare den avancerade signalbehandlingen blir bakgrundsbruset betydligt lägre, vilket gör att svagare ekon syns bättre.

Med CHIRP får du helt enkelt en mycket klarare och mer tillförlitlig bild av vad som finns under båten – oavsett om du fiskar på grunt vatten eller söker efter strukturer på stora djup.

Framåtriktat ekolod

Framåtriktat ekolod visar inte bara vad som finns under båten utan också framför den. Tekniken använder ljudvågor som riktas framåt, vilket hjälper till att upptäcka hinder, grund och andra objekt innan du når dem. Det är särskilt användbart vid navigering i okända eller trånga vattenområden.

Scanningekolod – Nedåt och åt sidorna
Många moderna ekolod erbjuder avancerad scanning både rakt nedåt och åt sidorna för att ge en mer komplett bild av undervattensmiljön.

• Nedåtscanning (DownScan, DownVision, ClearVü med flera):
  Ger en högupplöst, fotolik bild av botten och föremål direkt under båten. Perfekt för att se fisk, vegetation och strukturer som vrak och stenar.

• Sidscanning (SideScan, SideVü, SideVision med flera):
  Visar en bred, detaljerad bild av botten åt sidorna från båten. Detta gör det enklare att söka av större områden efter fiskstim eller objekt.

Scanningtekniker använder ofta höga frekvenser för att ge maximal upplösning på grunt till medeldjupt vatten.

Realtidsekoteknik
Nyare teknologier tar ekolod ett steg längre genom att visa rörelser och föremål i realtid. Live-ekolod (exempelvis Panoptix, LiveScope, ActiveTarget): Ger en direkt, rörlig bild där du kan se fisk simma, din dragning röra sig och strukturer förändras när du förflyttar dig. Realtidsekoteknik passar perfekt för sportfiskare som vill se fiskbeteenden och anpassa sitt fiske direkt efter vad som händer under ytan.
Läs mer om framåtseende Panoptix ekolod från Garmin här.

_

Det finns flera sätt att montera en givare på båten, beroende på båtens typ och hur du använder ditt ekolod. De vanligaste monteringsalternativen är:

In-Hull (Skrovmontering inifrån):
Givaren monteras på insidan av skrovet och skickar signalerna genom båtens material. Fördelen är att givaren är skyddad och slipper vara i direkt kontakt med vatten, men signalstyrkan kan minska om skrovet är för tjockt eller innehåller luftfickor. Fungerar bäst på glasfiberskrov utan sandwichkonstruktion.

Transom Mount (Akterspegelsmontering):
Givaren monteras på utsidan av akterspegeln, alltså längst bak på båten. Det är en enkel och populär montering, särskilt för mindre båtar och fritidsfiskare. Viktigt är att placera givaren där vattenflödet är rent och fritt från luftbubblor.

Thru-Hull (Genomskrovsgivare):
Givaren monteras genom ett hål i skrovet och har direktkontakt med vattnet. Den här monteringen ger bäst signalstyrka och noggrannhet, särskilt i högre farter eller för större båtar. Det kräver dock en mer avancerad installation.

Att installera en Garmin GT20 akterspegelsgivare på din båt är enkelt och smidigt. I den här filmen får du en steg-för-steg-guide till hur du monterar givaren på akterspegeln för optimal prestanda och noggranna ekolodsbilder. Följ instruktionerna noggrant för att säkerställa en säker och stabil installation.

_

Vanliga frågor och svar om ekolod

_

_

Med ett ekolod på båten får du full kontroll över vattendjup, bottenstruktur och vad som rör sig under ytan. Oavsett om du fiskar på fritiden, navigerar i okända vatten eller bara vill ankra tryggt, är ett ekolod ett ovärderligt hjälpmedel.
Det finns modeller och tekniker som passar alla behov – från traditionella ekolod till avancerad CHIRP- och framåtriktad teknik.

Utforska vattnet på ett helt nytt sätt och gör din tid på sjön både tryggare och roligare!
