Multifunktionsinstrument
9" touchdisplay
Liggande eller stående installation
ARTNR | PRIS |
---|---|
14062 | 26 450 kr |
Multifunktionsinstrument
9" touchdisplay
Liggande eller stående installation

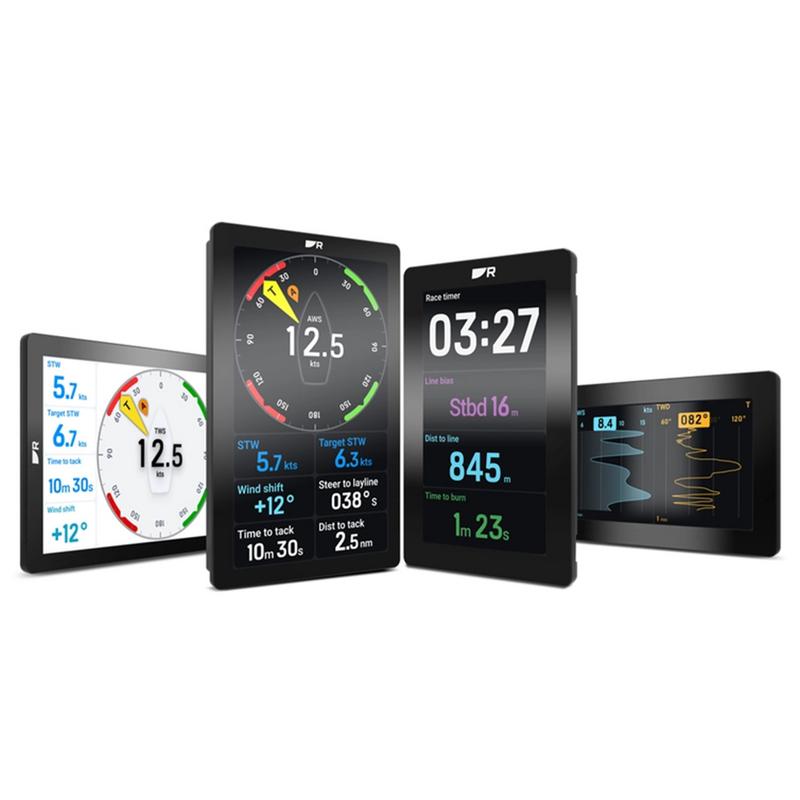

Raymarine Alpha Performance 9" segel- och båtinstrument med pekskärm. Multifunktionsinstrument för användning i nätverk med Raymarines Axiom kartplottrar (multifunktionsskärmar). Observera att ström-/datakabel måste beställas separat. Välj den längd som passar din båt. Med flera skärmar kan det också vara nödvändigt med kabel för att seriekoppla dem. Se under tillbehör.
Alpha Performance-skärmar huvudfunktioner
7 eller 9 tum multifunktionsinstrument

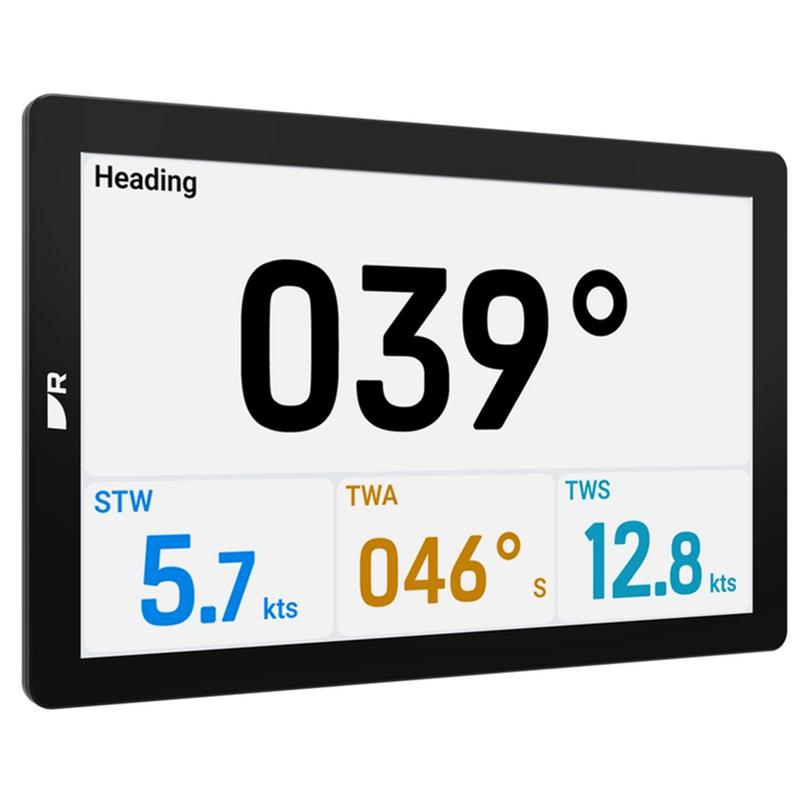

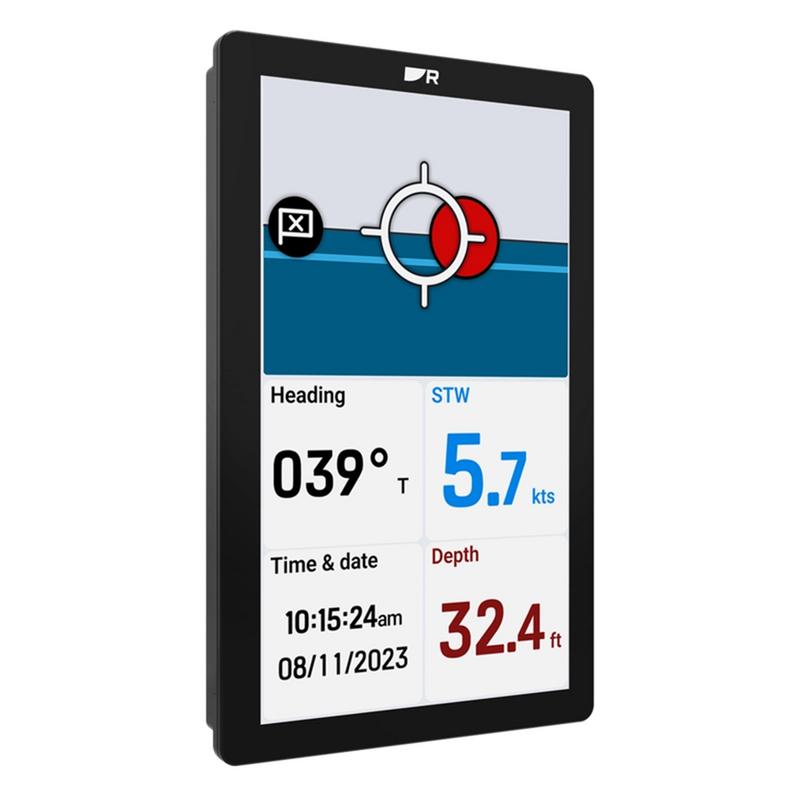

Kan anpassas för visningar av segel-, navigations- och motorinstrument
SailPoint-läge hjälper dig att hitta optimal VMG – Velocity made good

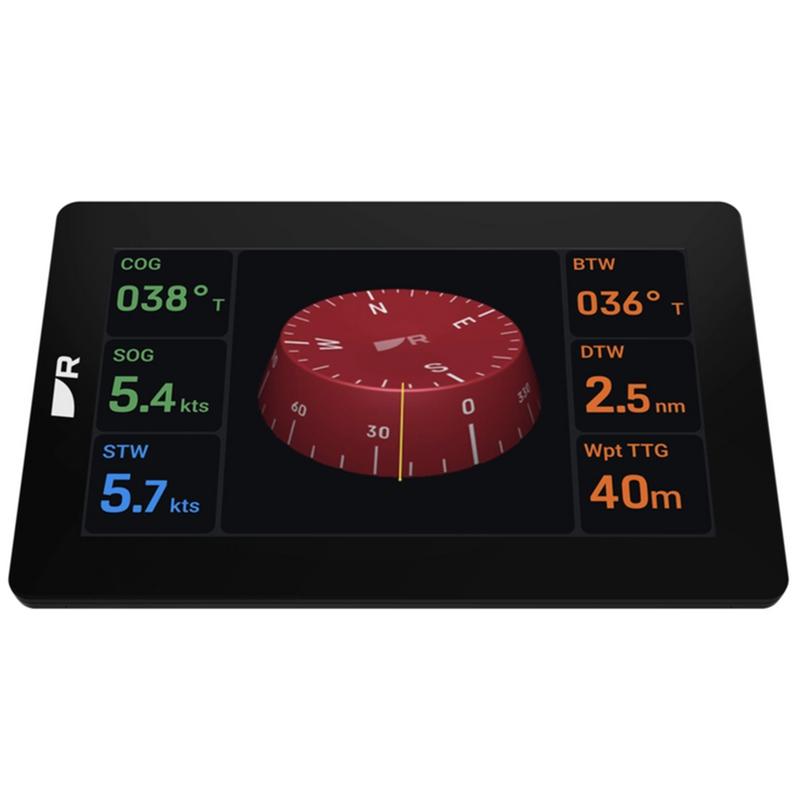

AHRS-sensor (gyro) för exakta seglingsdata och för visning av magnetisk kompassfunktion (kräver kompassinformation)
Polariserade, solglasögonvänliga skärmar
Kan placeras både på masten och vid styrförarpositionen

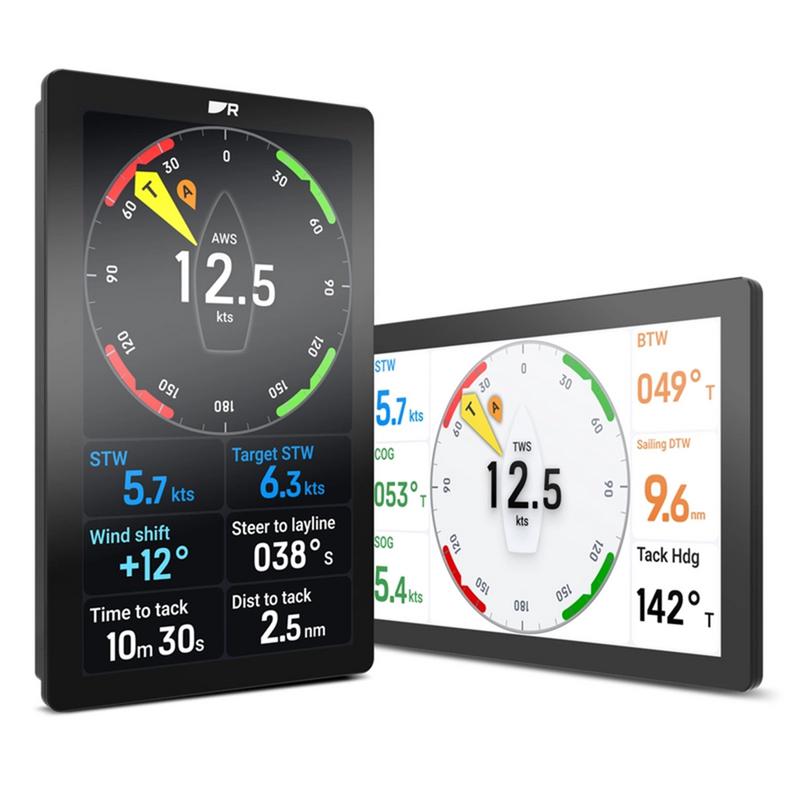

Kan monteras liggande och stående
Kan monteras utanpå, infällt och flush

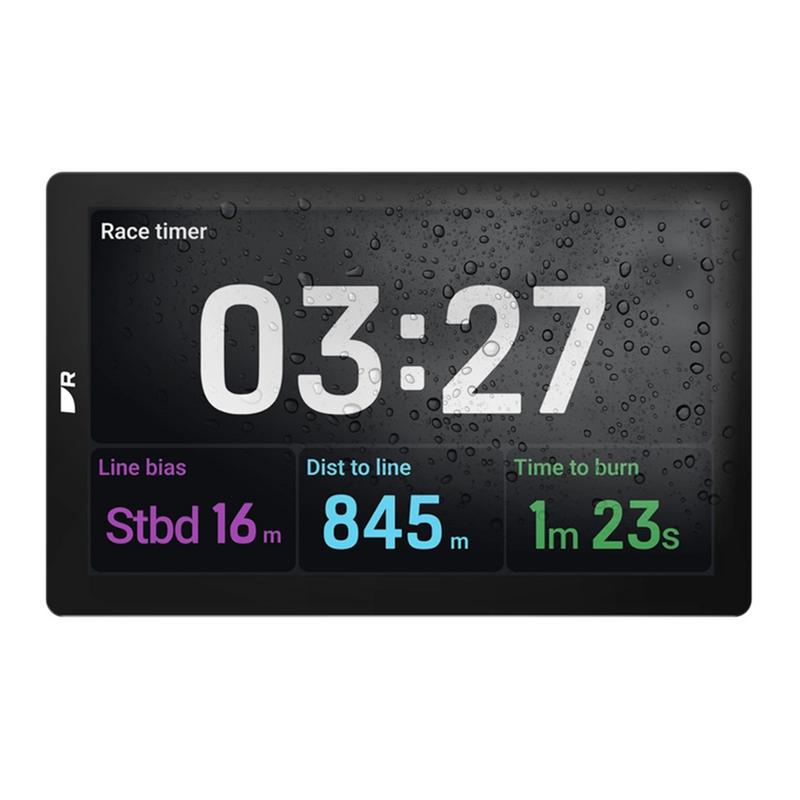

HydroTouch-nanobeläggning avvisar vatten och olja och säkerställer kontroll över pekskärmen
Ordentlig installation med en kombinerad ström- och datakabel
Fyra skärmar kan seriekopplas
Auto-dimming
Pekskärmen kan låsas och styras från en Axiom-kartplotter
Används i nätverk med en Axiom-kartplotter delas alla instrumentdata, givardata och segelberäkningar
Raymarine Alpha Performance 9" segel- och båtinstrument med pekskärm är extremt mångsidigt. Den har en stor, ljusstark pekskärm med utmärkt synlighet och kan styras från antingen pekskärmen eller en Axiom-kartplotter i samma nätverk. Skärmen är idealisk för segelbåtar men fungerar också väl på instrumentpanelen för motorbåtar, där den kan visa motordata och navigationsdata. Monteringsalternativ inkluderar mast- eller styrförarposition, både liggande och stående. Du väljer mellan en 7 eller 9 tum skärm.
Alpha Performance-skärmarna är mycket användarvänliga med breda synvinklar och solglasögonvänlig design, oavsett om de sitter på masten, vid styrförarpositionen eller på en instrumentpanel. De är också utrustade med Raymarines HydroTough-nanobeläggning för att stöta bort vatten och olja och säkerställa pålitlig kontroll. Installationen är enkel och ordnad med endast en ström- och datakabel, vilket minimerar kabelhärvor på däck och runt masten. Dessutom kan upp till 4 Alpha Performance-skärmar seriekopplas för ökad flexibilitet.

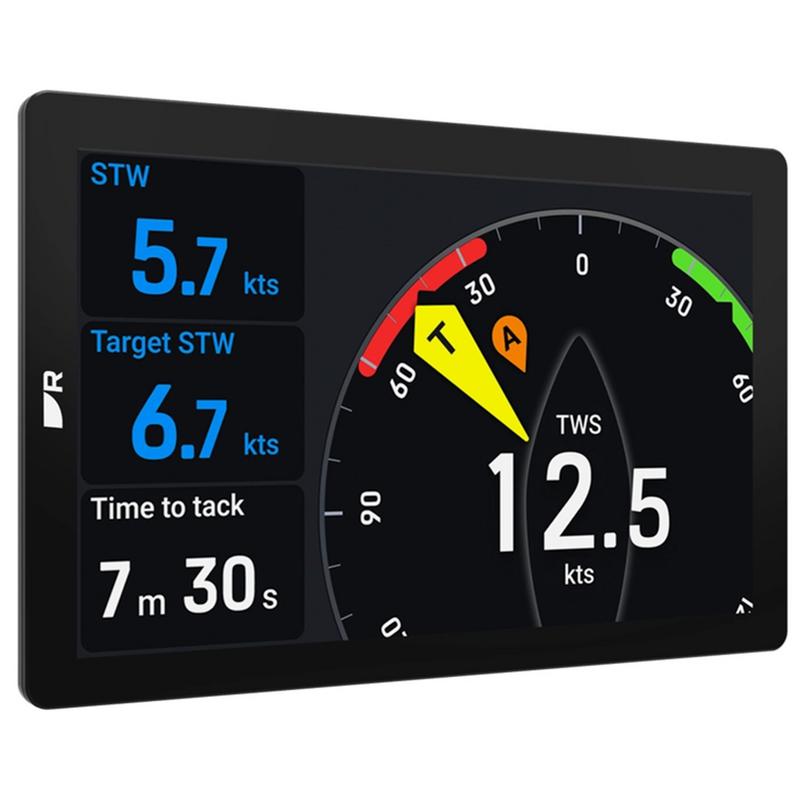

De olika skärmbilderna är enkla att förstå och hjälper dig att förbättra den taktiska översikten. I SailPoint-läget får du en visuell referens till önskad vindvinkel, vilket hjälper dig att uppnå bästa möjliga fart både med- och motvind. Den dynamiska vindvisningen zoomar automatiskt in på den viktigaste delen av instrumentpanelen baserat på vindriktningen. SailPoint-läget ger dig en visuell referens till önskad vindvinkel. Uppnå maximal VMG (Velocity made good) både med- och motvind. Den dynamiska vindvisningen zoomar automatiskt in på den mest kritiska delen av instrumentpanelen baserat på vindriktningen.
Smart Wind Sensor
Alpha Performance-skärmarna är perfekta kompletteringar till en Raymarine Smart Wind-sensor. Smart Wind-sensorn levererar exakta vinddata till både regatta- och turseglare och ger dig en ny nivå av segelintelligens. Utöver de traditionella vindhastighets- och vindriktningssensorerna tar en 3D-sensor hänsyn till vågor, båtens och mastens rörelser, samt vindström längs med förstaget, vilket ger dig exakt och sann vindinformation. Detta bidrar helt enkelt till att du blir en bättre seglare. Se nedan för tillbehör.
Axiom och Lighthouse segelfunktioner
Lighthouse är Raymarines beprövade operativsystem för Axiom-kartplottrar/multifunktionsskärmar. Genom att koppla Alpha-skärmarna till en Axiom-plotter får du nu ännu fler möjligheter med Lighthouse 4.5:
Importera polardata (polardiagram), du kan också justera dem direkt på Axiom-plottern.
Axioms inbyggda polardatabas utökas ständigt med nya båtar.
Med autopilot kan du styra efter vindvinkel eller efter Target Angle baserat på polardata.
Automatisk kalibrering av hastighetsgivaren.
Vindskiftindikator, data skickas till Alpha-skärmarna.
Rekommendation för revning eller segelbyte, särskilt utvecklat för katamaraner, charterbåtar och oerfarna seglare.
Montering

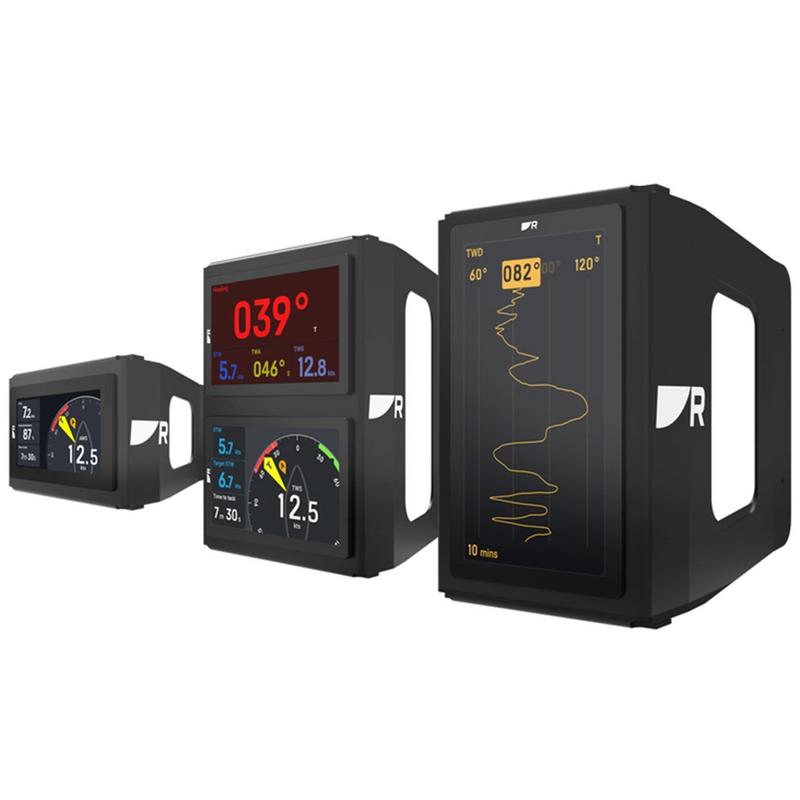

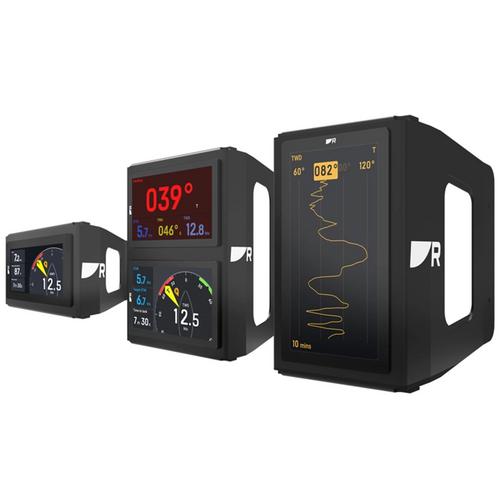

Alpha-displayen kan monteras på masten med hjälp av mastfästen som finns i vertikala och horisontella enkelformat samt horisontellt dubbelformat. De kan även monteras vid styrplatsen eller på önskad plats som t.ex. vid kartbordet, i salongen eller i en hytt. Kan monteras ovanpå, infällt eller plant. Anslutning görs med en enda ström- och datakabel (1-10 m). Vid seriekoppling används en separat kabel för detta (0,3 och 1 m). Se tillbehör.
Alpha Series prestandadisplay är inte en fristående produkt. DEN MÅSTE anslutas till en Raymarine Axiom Series eller Axiom 2 Series Multifunction display (MFD) / kartplotter. Alla skärmar måste köra de senaste tillgängliga programvaruversionerna.
Specifikationer
Mått: 148,9 x 235,9 x 34 mm (BxHxD)
Avstånd mellan portarna: 5,71 mm
Vikt: 1,18 kg
Nominell spänning: 12 V / 24 V dc
Driftspänning: 10,8 V till 32 V dc
Ström: 1,02 A (nominell) vid 12 V dc / 0,52 A (nominell) vid 24 V dc
Strömförbrukning: 12 W (max)
Säkring: 8A
Datankopplingar: 1 x seriekopplingskontakt och 1 x strömkontakt/RayNet Ethernet-kontakt
Driftstemperatur: -25 °C till +55 °C
Förvaringstemperatur: -30 °C till +70 °C
Relativ fuktighet: Max 93%
Vattentäthet: IPx6 och IPx7
Skärm
Skärm: 9” IPS TFT LCD
Ljusstyrka: 1500 nits
Visningsvinkel: – 85 + / 85 +
Upplösning: 1280 (H) x 720 (V)
Färg: 24-bit färg (16,7 miljoner färger)
Uppdateringsfrekvens: 60 Hz
Överensstämmer med EN 60945:2002
CE-märkt
I lådan
Högpresterande skärm i Alpha-serien
Solskydd
Vattentät packning
Dokumentationspaket
4 x gängade bultar, M4 x 40 mm
4 x vingmuttrar
2 x monteringsfästen
Några av bilderna ovan kan vara av 7- eller 9-tums skärmen för att visa möjliga funktioner.
